计算机电缆
本产品适用于交流额定电压为300/500V及以下，对于防干扰性能要示较高的电子计算机、检测仪器、控制系统仪表连
接用的屏蔽电缆。用于高抗干扰性的模拟量数据传输用。

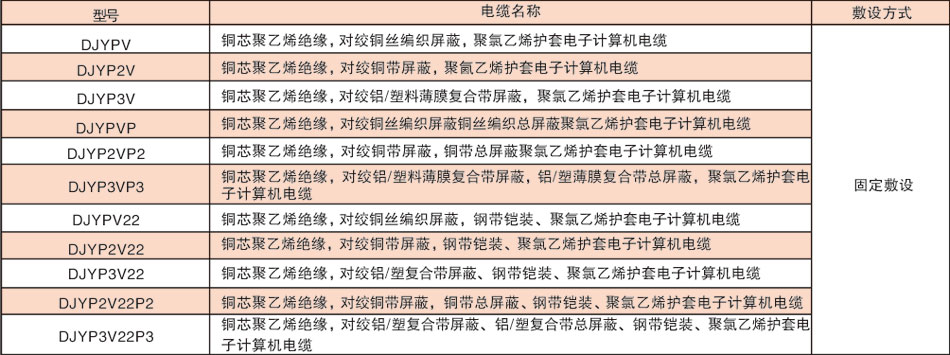

型号、名称、性能、

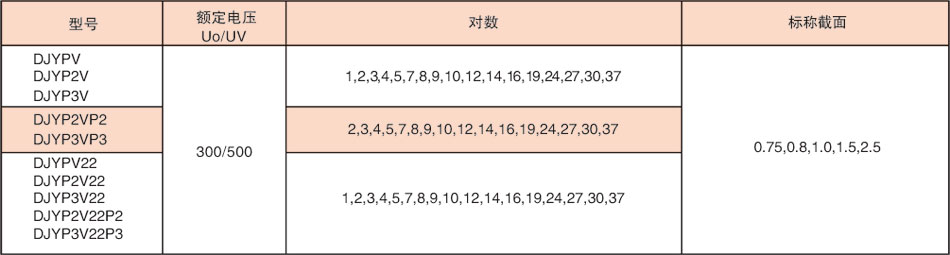

型号规格
电缆长期允许工作温度不超过+70℃, 电缆敷设时的温度应不低于0℃ , 电缆弯由半径不小于电缆外径的10倍。
阻燃电子计算机屏蔽电缆，符合IEC332、SS299Part1和GB/T19666的要求。表中所列对数到37对，用户要求可做到50对以内，具体订货时双方洽商
使用特性
①额定电压：UO/U：300/500V
②长期允许的高工作温度：交联聚乙烯绝缘90℃聚乙烯和聚氯乙烯绝缘70℃，F46绝缘200℃
③敷设时的低环境温度：聚氯乙烯护套电缆不低于0℃，F46护套电缆应不低于-20℃。
④小弯曲半径：无铠装层电缆应不小于电缆外径的6倍；有铠装层电缆应不小于电缆外径的12倍。

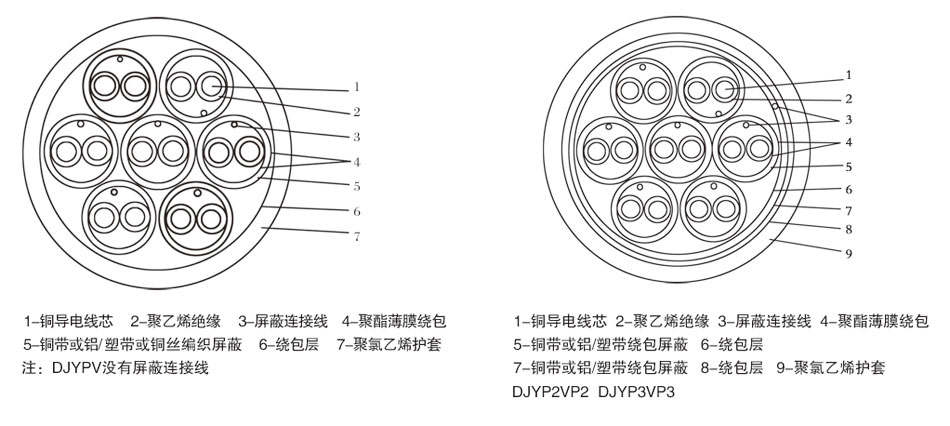

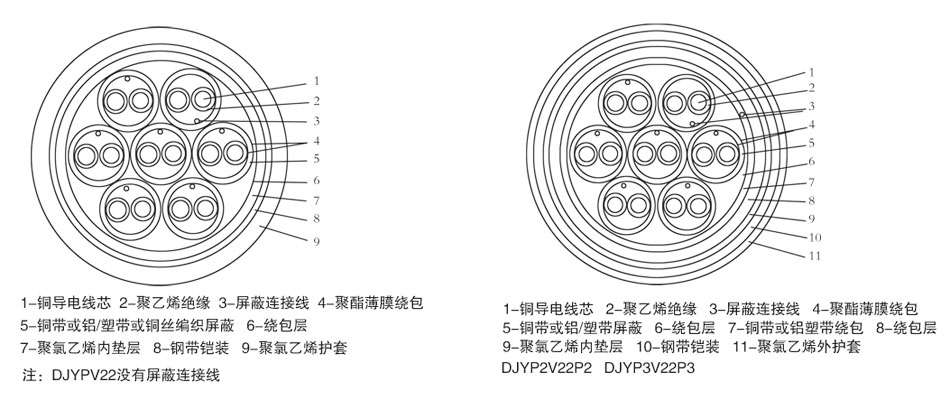

结构示意图

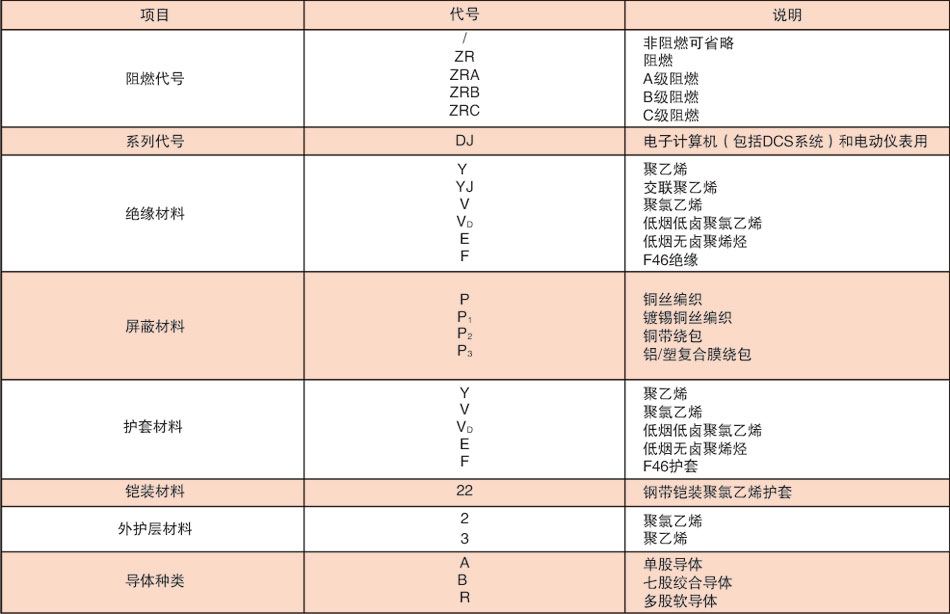

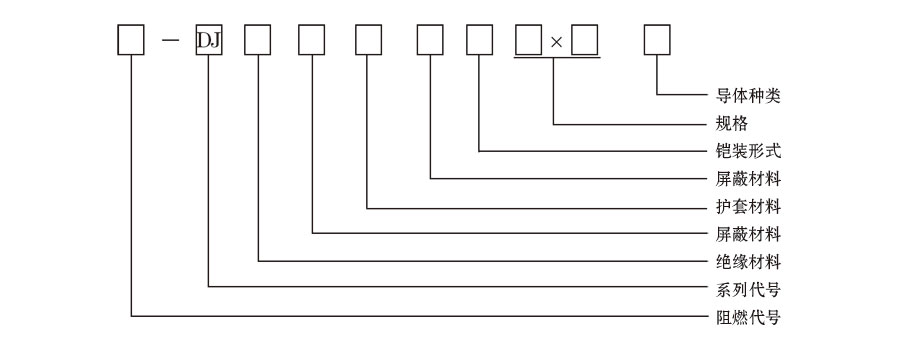

型号说明
例1：聚乙烯绝缘聚氯乙烯护套12对每单元二芯（二芯组）0.75mm计算机电缆表示为：
1、铜丝编织分屏蔽（A类导体）DJYPV 12x(2x0.75)A
2、铜丝编织分屏蔽及总屏蔽（B类导体）DJYPVP 12x(2x0.75)B
3、铜丝编织总屏蔽（R类导体） DJYVP 12x(2x0.75)R
4、铜带分屏蔽（B类导体）DJYP2V12x(2x0.75)B
5、铝/塑复合膜分屏蔽及总屏蔽（R类导体） DJYP3VP3 12x(2x0.75)R
6、铜丝编织分屏蔽钢带铠装（A类导体） DJYPV22 12x(2x0.75)
7、铜带分屏蔽及总屏蔽钢带铠装（B类导体） DJYP2VP2-22 12x(2x0.75)B
8、铝/塑复合膜总屏蔽钢带铠装（A类导体） DJYPVP3-22 12x(2x0.75)A
例2: 铜芯聚乙烯绝缘及氯乙烯护套10对每单元三芯
( 三芯组 ) 导体为1.0mm2计算机电缆表示为:
1、 铜丝编织分屏蔽（ B类导体） DJYPV
10x(3x1.0)B
2、 铝/塑复合膜分屏蔽及总屏蔽（R类导体）
DJYP3VP3 10x(3x1.0)R
3、铜带总屏蔽（A类导体）DJYVP2 10x(3x1.0)A
4、 铜丝编织分屏蔽钢带铠装（B类导体）
DJYPV22 10x(3x1.0)B

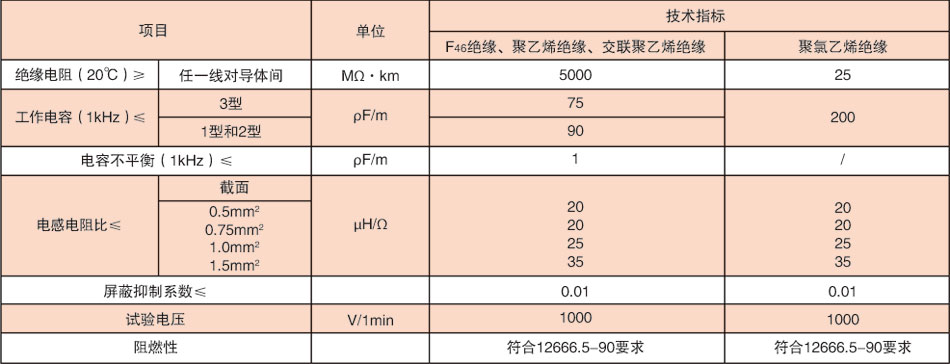

主要技术指标
